Рентгенологическое исследование является важной частью ежедневной клинической стоматологической диагностики и лечения. По оценкам, в Соединенных Штатах ежегодно проводится до 1,4 миллиарда рентгеновских исследований зубов, и 30% населения, нуждающегося в уходе, нуждаются в поддержке здоровья полости рта, причем 60% из них не могут посещать стоматологические клиники. Это подчеркивает важность портативных стоматологических рентгеновских аппаратов .
В данной статье рассматриваются основные характеристики, принцип работы, преимущества, правильное использование и сценарии применения портативного стоматологического рентгеновского аппарата , а также проводится оценка качества изображения по сравнению с настенным стоматологическим рентгеновским аппаратом , чтобы помочь читателям лучше понять это устройство.

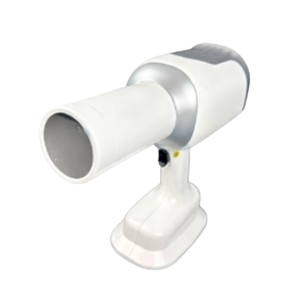

1. Основная конструкция и принцип работы портативного стоматологического рентгеновского аппарата
1.1 Основная структура
Вся конструкция отличается высокой степенью интеграции и малым весом, при этом основные компоненты расположены внутри ручного блока:
- Рентгеновская трубка (основной генерирующий блок): вакуумная стеклокерамическая трубка, включающая катодную нить, анодную мишень (в основном вольфрамовую мишень) и корпус трубки.
- Высокочастотный высоковольтный генератор: повышает низковольтное постоянное/переменное напряжение до 60–70 кВ, ток трубки 0,8–2 мА, обеспечивает ускоряющее электрическое поле для рентгеновской трубки, отличается малыми размерами, высокой эффективностью и низким уровнем пульсаций.
- Ограничитель пучка (коллиматор): свинцовый светозащитный цилиндр, сужает рентгеновский пучок в небольшой конус (покрывающий только один зуб/локальную область), уменьшая рассеяние и излучение.
- Схема управления + литиевая батарея: точный контроль времени экспозиции (0,05–2 секунды), напряжения и тока; встроенная перезаряжаемая батарея обеспечивает портативное использование без внешнего источника питания.
- Приемная часть системы визуализации: внутриротовой цифровой датчик (плоская панель CCD/CMOS), IP-пластина (фосфорная пластина) или традиционная пленка, размещаемая с другой стороны зуба для приема рентгеновских лучей после их проникновения.
- Защитный экран: свинцовый слой внутри головы, блокирующий утечку излучения.
1.2 Принцип работы
Основной принцип работы портативного стоматологического рентгеновского аппарата : ускоренные высоковольтные электроны попадают на анодную мишень, генерируя рентгеновские лучи. Рентгеновские лучи проникают в ткани полости рта и формируют контрастные изображения (светлые и темные) за счет разницы в плотности, которые принимаются цифровыми датчиками/пленками и преобразуются в видимые изображения.
2. Рентгеновские снимки зубов
Рентгеновские снимки зубов в основном представляют собой контрастность изображения, формируемую различиями в плотности тканей при прохождении рентгеновских лучей через полость рта. Ткани с разной плотностью обладают различной способностью поглощения/ослабления рентгеновских лучей, образуя, например, «различия в оттенках серого» проекции:
- Эмаль, дентин, альвеолярная кость и другие ткани высокой плотности и с высоким атомным номером сильно поглощают рентгеновские лучи, образуя на изображении плотные белые тени;
- Пульповая полость, периодонтальная связка, кариес, абсцесс, мягкие ткани и другие ткани с низкой плотностью обеспечивают лучшее проникновение рентгеновского излучения и меньшее ослабление, что проявляется в виде черных/серых теней низкой плотности на изображении;
- Оставшиеся рентгеновские лучи несут информацию о плотности зубов, костей и поражений и проецируются на приемник изображения.
3. Преимущества портативного стоматологического рентгеновского аппарата
3.1 Портативность и удобство
Главное преимущество портативных стоматологических рентгеновских аппаратов — малый вес, мобильность и гибкость перемещения, что позволяет быстро переносить их между различными диагностическими и лечебными отделениями. Это обеспечивает большое удобство для пациентов с ограниченной подвижностью, а также в особых ситуациях, таких как посещение стоматолога вне клиники и временная диагностика и лечение.
Благодаря отсутствию ограничений, связанных с условиями местности, широкому спектру применения и простоте в эксплуатации, портативные стоматологические рентгеновские аппараты быстро получили широкое распространение. Первоначальная цель разработки портативных стоматологических рентгеновских аппаратов заключалась в упрощении процесса диагностики и лечения, а также в предоставлении пациентам более удобных и эффективных услуг по осмотру полости рта.
3.2 Простая установка и низкие инвестиционные затраты
Портативный стоматологический рентгеновский аппарат имеет низкую первоначальную стоимость, не требует сложных строительных работ, специального радиационно-защищенного машинного отделения и стационарной компоновки линий. Для его работы достаточно оснастить оборудованием и плоскопанельным детектором, и он может быстро делать снимки после включения питания, что значительно экономит средства, такие как отделка машинного отделения, ремонт защитного оборудования и приобретение стационарного оборудования.
3.3 Низкая доза облучения, безопасная и контролируемая
В настоящее время уровень радиации портативных стоматологических рентгеновских аппаратов обычно низкий и соответствует стандартам радиационной безопасности для человека. Портативный стоматологический рентгеновский аппарат ArKang обеспечивает изображения со стабильной дозой облучения и низким уровнем радиационного воздействия, с наименьшей утечкой излучения по сравнению с аналогичными продуктами на рынке, что позволяет максимально защитить врачей и пациентов. Чтобы узнать больше о характеристиках стоматологических рентгеновских аппаратов различных марок, вы можете прочитать эту статью ➡ "Топ-10 лучших марок стоматологических рентгеновских аппаратов на 2026 год"
3.4 Эффективная работа и высокая эффективность диагностики и лечения
Портативный стоматологический рентгеновский аппарат поддерживает кратковременную экспозицию одним нажатием кнопки, обеспечивая эффективное и быстрое получение изображений. Оснащенный внутриротовым датчиком или IP-пластиной, он позволяет получать мгновенные изображения и проводить быструю диагностику; оборудование может управляться одним человеком, что эффективно экономит трудозатраты, адаптируется к сценариям быстрого обследования и значительно повышает общую эффективность диагностики и лечения.
3.5 Широкий спектр применения и высокая практичность
Портативный стоматологический рентгеновский аппарат позволяет получать прицельные и локальные снимки зубов, удовлетворяя основные потребности в диагностике и лечении, такие как пломбирование, лечение корневых каналов, удаление зубов и пародонтологическое обследование. Он также подходит для съемки крупным планом детей, пожилых людей с ограниченной подвижностью и лежачих больных, что делает его идеальным оборудованием для небольших клиник, общественных клиник и сельских бесплатных клиник, удовлетворяющим жесткие требования к визуализации полости рта.
3.6 Компактный размер, удобное хранение и простое обслуживание
Портативный стоматологический рентгеновский аппарат имеет небольшие размеры, малый вес, цельную конструкцию, занимает очень мало места и удобен для хранения и транспортировки; в то же время, по сравнению с настенными стоматологическими рентгеновскими аппаратами , портативный стоматологический рентгеновский аппарат имеет более низкие затраты на техническое обслуживание. Например, компания ArKang предоставляет клиентам 2,5-летнюю гарантию на портативный стоматологический рентгеновский аппарат и замену в случае повреждения.
3.7 Низкая цена
По сравнению с настенными стоматологическими рентгеновскими аппаратами , портативные стоматологические рентгеновские аппараты обладают очевидными ценовыми преимуществами. Цена портативных стоматологических рентгеновских аппаратов на рынке обычно колеблется от 2000 до 10000 долларов США в зависимости от таких факторов, как разрешение изображения, время работы от батареи и репутация бренда.
Например, цена портативного стоматологического рентгеновского аппарата Woodpecker обычно составляет 8000 долларов США, в то время как цена портативного стоматологического рентгеновского аппарата ArKang составляет около 3000–4000 долларов США, и его соотношение цены и качества значительно выше, чем у стоматологического рентгеновского аппарата Woodpecker.
Чтобы узнать больше о ценах на стоматологические рентгеновские аппараты, вы можете прочитать статью ArKang ➡ "Сколько будут стоить стоматологические рентгеновские аппараты в 2026 году? Руководство по ценам"
4. Правильное использование портативного стоматологического рентгеновского аппарата
С начала XX века вопрос защиты медицинского персонала и пациентов от вредного воздействия ионизирующего излучения при диагностических исследованиях является актуальной темой. В настоящее время различные организации по безопасности пришли к консенсусу о том, что дозу облучения, получаемую медицинским персоналом и пациентами, следует максимально снизить, следуя принципам ALARA (As Low As Reasonably Achievable – настолько низкая доза, насколько это разумно достижимо), ALADA (As Low As Diagnostically Acceptable – настолько низкая доза, насколько это диагностически приемлемо) и ALADAIP (As Low As Diagnostically Acceptable with Indication and Patient-specific – настолько низкая доза, насколько это диагностически приемлемо с учетом показаний и индивидуальных особенностей пациента).
Был проведен ряд исследований с целью разработки процедур, обеспечивающих безопасность операторов и позволяющих снизить или избежать радиационного облучения. В настоящее время доказана эффективность этих защитных мер в снижении дозы облучения оператора, в том числе:
- При работе с портативным оборудованием полностью вытягивайте руку, чтобы соблюдать дистанцию от тела;
- Используйте экран от обратного рассеяния на цилиндре;
- Используйте цилиндр большей длины;
- Наденьте защитный фартук;
- Наденьте свинцовые перчатки;
- Используйте прямоугольный коллиматор.
Эти меры предосторожности особенно важны, когда оператор находится в непосредственной близости от источника излучения и пациента. Кроме того, персонал и посетители должны соблюдать дистанцию в 2 метра от пациента и источника излучения, располагаясь под углом от 90° до 135° к центральному рентгеновскому лучу, и избегать нахождения на пути центрального рентгеновского луча для обеспечения безопасности.
Следует отметить, что только при размещении портативного стоматологического рентгеновского аппарата на подставке и работе в защищенной зоне (например, на расстоянии 2 метров или за ограждением) оператор может быть полностью защищен от вторичного излучения, как при использовании традиционного рентгеновского аппарата. Поэтому производители должны стремиться к разработке подставок для портативного оборудования таким образом, чтобы операторы могли проводить облучение на безопасном расстоянии.
5. Сценарии применения портативного стоматологического рентгеновского аппарата
5.1 Первичные стоматологические медицинские учреждения
Портативный стоматологический рентгеновский аппарат является практически обязательным требованием для учреждений первичной медико-санитарной помощи, поскольку такие учреждения обычно имеют ограниченное пространство, не располагают специальными кабинетами для рентгеновского оборудования и не имеют условий для проведения работ по реконструкции зданий с целью защиты от радиации; в то же время портативный стоматологический рентгеновский аппарат имеет небольшие размеры, не требует стационарной установки и отличается низкой стоимостью инвестиций, что позволяет быстро удовлетворить основные ежедневные потребности в рентгенографии при кариесе, лечении корневых каналов и удалении зубов.
5.2 Визиты на дом, медицинская помощь на дому, реабилитационные учреждения
Ключевым требованием в таких сценариях является гибкость передвижения, чего трудно достичь с помощью традиционных стационарных рентгеновских аппаратов для стоматологии. Портативная модель легкая и удобная для переноски, идеально подходит для различных сценариев диагностики и лечения. Для прикованных к постели пожилых людей, инвалидов и пациентов с ограниченной подвижностью она позволяет быстро проводить съемку у постели больного, избегая необходимости поездок в медицинское учреждение и обратно, и эффективно решает медицинские проблемы особых групп населения.
5.3 Дома престарелых, медицинские центры, дома престарелых
Большинство пожилых людей страдают от пародонтита, воспаления верхушки корня, остаточных корней и плохого состояния зубов, поэтому риск обращения за медицинской помощью высок. Портативный стоматологический рентгеновский аппарат отличается гибкостью перемещения и простотой в эксплуатации, что позволяет проводить обследование полости рта непосредственно в больнице и улучшать вспомогательные медицинские условия для ухода за пожилыми людьми.
5.4 Ветеринарные клиники / Диагностика и лечение заболеваний полости рта у животных
В большинстве ветеринарных клиник ограниченное пространство, и размещение больших традиционных рентгеновских аппаратов для стоматологии нецелесообразно. Портативный рентгеновский аппарат для стоматологии имеет небольшие размеры и удобен в установке, что позволяет удовлетворить различные потребности в осмотре полости рта у кошек и собак, например, при переломах корней зубов, абсцессах полости рта, скрининге зубного камня и предоперационной оценке перед удалением зуба. Оборудование удобно в перемещении, что соответствует особенностям диагностики и лечения животных, требующим работы на нескольких станциях и фрагментированности, значительно повышая гибкость клинической работы.
5.5 Военные лагеря, строительные площадки, отдаленные районы добычи полезных ископаемых, изолированные и закрытые места
Для военных лагерей, строительных площадок, отдаленных районов добычи полезных ископаемых и других мест с удаленной обстановкой, ограниченными медицинскими ресурсами и централизованным и закрытым управлением персоналом портативный стоматологический рентгеновский аппарат больше подходит для ежедневной рентгенографии зубов с целью обеспечения медицинского обслуживания на месте.
6. Сравнение качества изображения портативного и настенного стоматологических рентгеновских аппаратов.
6.1 Настенный стоматологический рентгеновский аппарат
Конструкция настенного стоматологического рентгеновского аппарата изначально возникла из-за технических ограничений, а именно необходимости использования высоковольтного кабеля, соединяющего рентгеновскую трубку с высоковольтным генератором, с так называемым «ножничным кронштейном». Такая настенная конструкция позволяет позиционировать стоматологическую рентгеновскую трубку и на протяжении десятилетий служила основой для обучения внутриротовой рентгенографии. Однако у неё есть очевидный недостаток: такое оборудование нельзя перемещать, что делает получение стоматологических рентгеновских снимков очень сложным или даже невозможным для пациентов с ограниченной подвижностью, серьёзными заболеваниями или инвалидностью, часто приводя к недостаточной диагностической информации и, возможно, к неправильным решениям о лечении.
6.2 Сравнение качества изображений
В исследовании, проведенном немецким врачом-стоматологом, сравнивались портативный рентгеновский аппарат (Nomad Pro 2) и настенный стоматологический рентгеновский аппарат (Heliodent Plus) для анализа качества рентгеновских снимков.
В данном исследовании использовалась челюстно-лицевая модель, а также контролировались другие переменные, такие как цифровые датчики и одинаковые условия обследования. Для съемки всех областей зубов (передние зубы, премоляры, моляры) использовались портативный стоматологический рентгеновский аппарат (Nomad Pro 2) и настенный стоматологический рентгеновский аппарат (Heliodent Plus) соответственно, и были проанализированы параметры качества изображения. Результаты следующие:
- По качеству изображения верхней челюсти (40,0%–33,3%; p > 0,05) и нижней челюсти (45,0%–31,7%; p > 0,05) Nomad Pro 2 был немного лучше, чем WM Heliodent Plus, но разница не была статистически значимой. После объединения параметров качества изображения верхней и нижней челюсти значение p также не было статистически значимым, и Nomad Pro 2 оказался немного лучше, чем WM Heliodent Plus (36,4%–27,9%; p > 0,05).
- Отдельный анализ параметров качества изображения в каждой области зуба показал значительные различия между Nomad Pro 2 и Heliodent Plus. Nomad Pro 2 превзошел Heliodent Plus по качеству изображения передних зубов верхней челюсти (55%–15%, p = 0,005) и передних зубов нижней челюсти (30,0%–7,5%, p = 0,034). При анализе прицельных рентгеновских снимков не было обнаружено значительных различий в параметрах качества изображения между Nomad Pro 2 и Heliodent Plus (0%; p > 0,05).
В заключение, качество изображения портативного стоматологического рентгеновского аппарата эквивалентно качеству изображения настенного стоматологического рентгеновского аппарата , он прост в эксплуатации и обладает большими преимуществами в практическом применении в повседневной клинической диагностике и лечении.

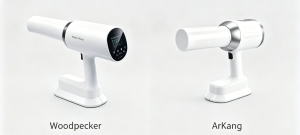

Портативный стоматологический рентгеновский аппарат ArKang обладает наименьшим уровнем утечки излучения по сравнению с аналогичными продуктами на рынке. В портативном стоматологическом рентгеновском аппарате ArKang используется твердотельная система теплоотвода, а срок его службы увеличен на треть по сравнению со стандартными стоматологическими рентгеновскими аппаратами, достигая 100 000 снимков. По сравнению с портативным стоматологическим рентгеновским аппаратом ArKang , модель Woodpecker, скорее всего, будет генерировать больше мягкого излучения, что может привести к более высоким дозам облучения для врачей и пациентов.
Единственное преимущество аппарата Woodpecker заключается в том, что трубка импортная, поэтому качество изображения у стоматологического рентгеновского аппарата Woodpecker немного выше, чем у портативного стоматологического рентгеновского аппарата ArKang. Однако рыночная цена портативного стоматологического рентгеновского аппарата Woodpecker составляет 8000 долларов США, в то время как рыночная цена стоматологического рентгеновского аппарата ArKang составляет 3000-4000 долларов США. С точки зрения цены, дозы облучения и срока службы, ArKang более экономически выгоден.
8. Заключение
Портативный стоматологический рентгеновский аппарат обладает преимуществами мобильности, простоты установки, небольших размеров, эффективной работы и широкого спектра применения, а качество изображения сопоставимо с качеством изображения настенных стоматологических рентгеновских аппаратов . Что касается брендов, то по сравнению с портативными стоматологическими рентгеновскими аппаратами Woodpecker , ArKang предлагает более выгодную цену и меньший уровень излучения. Если вы хотите приобрести портативный стоматологический рентгеновский аппарат , ArKang станет хорошим выбором.
9. Часто задаваемые вопросы
1. Насколько безопасен портативный рентгеновский аппарат для стоматологических исследований?
В итоге: в некоторых ситуациях облучение оператора от портативных стоматологических рентгеновских аппаратов может быть выше, чем от настенных . Однако при надлежащей эксплуатации и техническом обслуживании портативные аппараты должны обеспечивать облучение оператора значительно ниже установленных норм профессионального облучения.
2. Сколько рентгеновских снимков зубов я могу безопасно сделать в год?
Согласно рекомендациям Американской ассоциации детской стоматологии, большинству людей в среднем делают 20 рентгеновских снимков в год, и это всегда безопасно. Однако людям, которым требуется больше рентгеновских снимков (из-за пломбирования, удаления зубов, лечения корневых каналов и т. д.), может потребоваться до 60 снимков в год.
3. Каковы преимущества использования портативного стоматологического рентгеновского аппарата?
Портативные рентгеновские аппараты для стоматологии обладают значительными преимуществами в плане мобильности, эффективности рабочего процесса и комфорта пациента по сравнению с традиционными настенными рентгеновскими аппаратами . Их беспроводная и легкая конструкция позволяет использовать их в различных условиях, ранее труднодоступных для стандартного оборудования.
4. Как долго рентгеновское излучение, полученное при стоматологическом обследовании, остается в организме?
После рентгенологического, флюороскопического, компьютерного томографического, ультразвукового или магнитно-резонансного исследования в организме не остается следов радиации.
5. Сколько стоит портативный стоматологический рентгеновский аппарат?
Цена портативных стоматологических рентгеновских аппаратов, представленных на рынке, обычно колеблется от 2000 до 10 000 долларов, в зависимости от таких факторов, как разрешение изображения, время работы от батареи и репутация бренда.
6. Следует ли мне отказаться от рентгеновского снимка зубов?
Рентгеновские снимки зубов необходимы для поддержания здоровья полости рта, и отказ от них может привести к ряду проблем. Вот несколько причин, почему не следует пропускать рентгеновский снимок зубов: Рентген помогает стоматологам выявлять проблемы, невидимые во время обычных осмотров, такие как кариес, заболевания десен и потеря костной массы.
7. Доза облучения от рентгеновского снимка зуба ниже, чем от употребления банана?
В повседневной жизни доза облучения от рентгеновского снимка зуба почти такая же, как от употребления банана. Один рентгеновский снимок зуба (0,2 мкЗв) эквивалентен дозе облучения от употребления двух бананов. Доза облучения от рентгеновского снимка всей полости рта (3,9 мкЗв) ниже, чем доза облучения от перелета из Калифорнии в Нью-Йорк (40 мкЗв).
Ссылки:
«Качество изображения портативного рентгеновского аппарата (Nomad Pro 2) по сравнению с настенным аппаратом при внутриротовой рентгенографии»
«Портативный стоматологический рентгеновский аппарат: внимание к правильному использованию»
