2025-12-19
В области медицинской визуализации плоскопанельные детекторы (FPD) стали революционной технологией. Они заменили традиционные инструменты визуализации, такие как рентгеновская пленка и усилители изображения, переопределив стандарты рентгеновской визуализации благодаря своей высокой эффективности, четкости и универсальности. В рентгенологических отделениях больниц, где получают детальные изображения костей пациентов, плоскопанельный рентгеновский детектор считается ключевым элементом современной технологии визуализации. В этой статье будет подробно рассмотрена необходимая информация о плоскопанельных рентгеновских системах, от основных определений до методов выбора, что поможет вам досконально освоить это важнейшее устройство.
Плоский панельный детектор — это цифровое устройство обработки изображений, специально разработанное для захвата рентгеновского излучения и преобразования его в электронные сигналы, которые затем обрабатываются для получения высококачественных цифровых изображений. Традиционные рентгеновские пленки требуют химической проявки, а усилители изображения основаны на сложных оптических системах, тогда как плоскопанельный рентгеновский детектор предлагает прямое цифровое решение, отличающееся более высокой скоростью получения изображений, большей стабильностью и лучшей интеграцией с современными рабочими процессами обработки изображений.
С точки зрения основной функциональности, плоскопанельный рентгеновский детектор действует как «цифровой приемник» рентгеновских лучей. Когда фотоны рентгеновского излучения проникают в исследуемый объект — будь то человеческая ткань, компоненты самолета или упакованные продукты — детектор регистрирует изменения интенсивности прошедшего излучения. Эти различия в интенсивности соответствуют изменениям плотности внутри объекта. Например, плотные кости поглощают больше рентгеновских лучей, в то время как мягкие ткани пропускают больше рентгеновских лучей. Детектор преобразует эти различия в электрические сигналы, которые затем преобразуются в пикселированные цифровые изображения, которые можно мгновенно просматривать, сохранять и передавать на компьютеры или медицинские системы визуализации.
Сегодня плоскопанельные детекторы широко используются в медицине (например, рентгенография, флюороскопия и маммография) и промышленности (например, неразрушающий контроль материалов). Компактная конструкция, высокая скорость получения изображений и высокое разрешение делают их незаменимым инструментом для специалистов, которым необходима точная рентгеновская визуализация.
Плоский детектор — это система, состоящая из множества точно собранных компонентов, которые работают вместе, преобразуя рентгеновские лучи в цифровые изображения. Хотя конструкция различных моделей различается, типичный плоскопанельный рентгеновский детектор в основном включает следующие основные компоненты:
Это компонент входного каскада, непосредственно взаимодействующий с рентгеновскими фотонами, и его основная функция заключается в преобразовании падающего рентгеновского излучения в видимый свет — процесс, известный как «эффект сцинтилляции». К распространенным сцинтилляционным материалам, используемым в плоскопанельных рентгеновских детекторах, относятся оксисульфид гадолиния (GOS) и йодид цезия (CsI). Йодид цезия особенно широко используется благодаря высокой эффективности преобразования рентгеновского излучения в свет и превосходному пространственному разрешению — его кристаллическая структура минимизирует рассеяние света. С другой стороны, оксисульфид гадолиния обладает преимуществами низкой стоимости и высокой долговечности, что делает его подходящим выбором для сценариев с ограниченным бюджетом или высокими требованиями к прочности оборудования.
Этот слой, расположенный за сцинтиллятором, отвечает за преобразование видимого света, производимого сцинтиллятором, в электрические сигналы. Массив фотодетекторов состоит из миллионов крошечных пикселей, каждый из которых функционирует как небольшой датчик. В настоящее время существует два основных типа широко используемых фотодетекторов: аморфный кремний (a-Si) и аморфный селен (a-Se). Аморфный кремний является наиболее распространенным; он генерирует электрические заряды при воздействии света через тонкую кремниевую пленку. Аморфный селен, напротив, может напрямую преобразовывать рентгеновские лучи в электрические сигналы без необходимости использования сцинтилляционного слоя, поэтому детекторы, использующие этот материал, называются детекторами «прямого преобразования» (о которых будет рассказано позже).
После того, как массив фотодетекторов генерирует электрические сигналы, электроника считывания собирает и усиливает эти сигналы. Этот компонент включает в себя тонкопленочные транзисторы (ТПТ) или приборы с зарядовой связью (ПЗС), которые последовательно считывают сигналы заряда каждого пикселя. Массив ТПТ особенно важен в современных плоскопанельных детекторах — он действует как «сетка», которая может индивидуально «адресовать» каждый пиксель, обеспечивая точный захват сигналов от каждого пикселя и их преобразование в цифровой формат.
Передняя сторона плоскопанельного рентгеновского детектора оснащена тонким, прозрачным для излучения защитным слоем (обычно изготовленным из углеродного волокна или алюминиевого сплава), который не только защищает внутренние компоненты от физических повреждений и загрязнения, но и позволяет рентгеновским лучам проходить беспрепятственно. Весь детектор заключен в прочный корпус, устойчивый к влаге, пыли и механическим воздействиям — это крайне важно для использования в загруженных больницах или промышленных условиях.
Принцип работы плоскопанельного детектора можно разделить на две основные категории: косвенное и прямое преобразование. Оба метода в конечном итоге создают цифровые изображения, но различаются процессом преобразования рентгеновского излучения в электрические сигналы. Ниже будут подробно рассмотрены рабочие процессы этих двух типов:
В настоящее время наиболее широко используется рентгеновский детектор с плоским панельным детектором косвенного преобразования , который преобразует рентгеновские лучи в цифровые изображения в два этапа. Этап 1: Сцинтилляция. Когда фотоны рентгеновского излучения попадают на сцинтилляционный слой (например, йодид цезия или оксисульфид гадолиния), сцинтиллятор поглощает энергию рентгеновского излучения и излучает видимый свет. Количество излучаемого света пропорционально интенсивности рентгеновских лучей, достигающих сцинтиллятора, поэтому области с меньшей проникающей способностью рентгеновского излучения (например, кости) излучают меньше света, а области с большей проникающей способностью (например, мягкие ткани) — больше света. Этап 2: Фотоэлектрическое преобразование. Затем видимый свет от сцинтиллятора облучает массив фотодетекторов (обычно изготовленный из аморфного кремния). Каждый пиксель в массиве поглощает свет и генерирует электрический заряд, пропорциональный интенсивности света. Этап 3: Считывание сигнала. Электроника считывания (матрица TFT) собирает заряды с каждого пикселя, усиливает сигналы и преобразует их в цифровой формат. Затем компьютер обрабатывает эти цифровые сигналы, преобразуя их в изображение в оттенках серого, где разные оттенки соответствуют разной плотности ткани или материала.
Плоский детектор рентгеновского излучения с прямым преобразованием упрощает процесс преобразования, напрямую преобразуя рентгеновские лучи в электрические сигналы без необходимости использования сцинтилляционного слоя. Принцип его работы следующий: Шаг 1: Поглощение рентгеновских лучей. Аморфный селеновый (a-Se) фотодетекторный слой непосредственно поглощает рентгеновские фотоны, генерируя при этом электронно-дырочные пары (заряженные частицы), причем количество этих пар пропорционально интенсивности рентгеновского излучения. Шаг 2: Сбор заряда. При приложении электрического поля к аморфному селеновому слою электроны и дырки притягиваются к обеим сторонам детекторного слоя, в результате чего каждый пиксель генерирует заряд. Шаг 3: Считывание сигнала. Аналогично детекторам с косвенным преобразованием, электроника считывания собирает и оцифровывает эти сигналы заряда, которые затем обрабатываются в цифровые изображения. Детекторы с прямым преобразованием обладают более высоким пространственным разрешением и более высокой скоростью отклика, что делает их особенно подходящими для таких сценариев применения, как флюороскопия (визуализация в реальном времени), где предъявляются высокие требования к четкости и скорости.
Независимо от метода преобразования, итоговое цифровое изображение можно корректировать по яркости, контрасту и коэффициенту увеличения с помощью программного обеспечения для обработки изображений — функция, недоступная при использовании традиционных рентгеновских снимков. Такая гибкость позволяет рентгенологам или техникам выделять определенные детали, тем самым повышая точность диагностики.
Быстрое распространение плоскопанельных детекторов обусловлено их многочисленными существенными преимуществами перед традиционными технологиями визуализации. Для более наглядной демонстрации их технической ценности ниже будет проведено сравнение с двумя традиционными устройствами: усилителями изображения и рентгеновскими пленками.
Усилители изображения когда-то были основным оборудованием для рентгеновской визуализации в реальном времени (флюороскопии), но по сравнению с плоскопанельными рентгеновскими детекторами их ограничения очевидны. Во-первых, по размеру и весу усилители изображения большие и тяжелые, требуют громоздких кронштейнов или опорных конструкций для поддержки, что делает их неудобными для перемещения и сложными в использовании в узких пространствах или в мобильных условиях. В отличие от них, плоскопанельные детекторы тонкие, легкие и портативные, некоторые модели весят менее 5 килограммов, их легко устанавливать, и они очень подходят для мобильных применений, таких как прикроватная визуализация в отделениях неотложной помощи. Во-вторых, с точки зрения качества изображения, усилители изображения имеют проблемы «виньетирования (затемнения краев)» и «искажения (геометрического искажения)», которые особенно заметны по краям поля зрения. Плоский панельный детектор , однако, может создавать равномерные изображения без искажений с постоянной яркостью по всей поверхности обнаружения. Наконец, что касается дозы облучения, то для получения четких изображений с помощью рентгеновских усилителей требуется более высокая доза рентгеновского излучения, что увеличивает риск облучения для пациентов и медицинского персонала. Плоский детектор обладает более высокой чувствительностью к рентгеновским лучам и в некоторых случаях может снизить необходимую дозу облучения до 50%, что крайне важно для обеспечения безопасности пациентов.
Рентгеновские пленки десятилетиями доминировали в области медицинской визуализации, но благодаря значительным преимуществам плоскопанельных детекторов в эффективности и гибкости, их быстро заменяют. Во-первых, с точки зрения времени обработки, рентгеновские пленки требуют химической проявки, которая занимает 5-10 минут (а в некоторых случаях и дольше). В экстренных ситуациях, когда требуется быстрая диагностика, эта задержка может быть опасной для жизни. Плоскопанельный рентгеновский детектор , однако, может создавать изображения за считанные секунды, позволяя рентгенологам немедленно принимать решения. Во-вторых, с точки зрения хранения и обмена изображениями, пленочные изображения находятся в физической форме, что не только занимает место для хранения, но и затрудняет обмен ими с другими больницами или специалистами. Цифровые изображения, полученные с помощью плоскопанельного рентгеновского детектора, могут храниться в системах архивирования и передачи изображений (PACS), к ним можно получить доступ в любое время через Интернет и мгновенно отправить по электронной почте или через облачные платформы. В-третьих, с точки зрения стоимости и отходов, пленки дороги в приобретении, обработке и хранении, а использованные пленки образуют опасные химические отходы (в результате проявки). Плоский детектор требует больших первоначальных инвестиций, но исключает текущие затраты на пленки и химические реагенты, что делает его более экономически выгодным в долгосрочной перспективе. Во-четвертых, с точки зрения обработки изображений, пленочные изображения являются фиксированными, и их яркость и контрастность нельзя отрегулировать после проявки. Цифровые изображения, полученные с помощью плоского детектора , однако, можно улучшить с помощью программного обеспечения, что позволяет врачам увеличивать детали, регулировать контрастность для выделения аномальных участков и даже выполнять 3D-реконструкцию.
Плоские детекторы можно классифицировать по методу преобразования, портативности и сценариям применения. Понимание этих типов является ключом к выбору подходящего плоского рентгеновского детектора :
Как уже упоминалось, детекторы косвенного преобразования (наиболее распространенный тип) используют сцинтиллятор и матрицу фотодетекторов, что делает их экономичными и стабильными в работе, подходящими для большинства медицинских и промышленных задач. Детекторы прямого преобразования (использующие аморфный селен) обладают более высоким разрешением и большей скоростью получения изображений, подходят для флюороскопии, маммографии и высокоточных промышленных испытаний, но они дороже, чем модели косвенного преобразования.
Стационарные рентгеновские системы с плоскими детекторами устанавливаются в кабинетах визуализации (например, в рентгенологических кабинетах) и предназначены для высокопроизводительного тестирования. Они имеют большие размеры, с площадью детектирования до 43 см × 43 см, и обладают высокой эффективностью обработки. Портативные плоские детекторы легкие (2-10 кг) и работают от батарей, подходят для прикроватной визуализации в больницах, мобильных клиниках или для проведения промышленных испытаний на месте. Их площадь детектирования обычно меньше (17 см × 17 см или 24 см × 30 см), но качество изображения сопоставимо с качеством стационарных моделей.
Медицинские плоскопанельные детекторы оптимизированы для визуализации тканей человека, обладают высоким разрешением (до 100 пар линий на миллиметр) и низким уровнем шума, что позволяет точно обнаруживать мелкие аномалии, такие как опухоли и переломы. Промышленные плоскопанельные рентгеновские детекторы специально разработаны для неразрушающего контроля, имеют более прочную конструкцию и высокую радиационную стойкость, способны обнаруживать мелкие дефекты в таких материалах, как металлы, пластмассы и бетон. Детекторы, предназначенные для маммографии, являются подвидом медицинских плоскопанельных детекторов и обладают сверхвысоким разрешением для четкого изображения плотной ткани молочной железы.
Выбор подходящего плоскопанельного детектора требует всестороннего рассмотрения сценариев применения, требований к производительности и бюджета. Ниже перечислены основные факторы, на которые необходимо обратить внимание:
Тип требуемого плоскопанельного рентгеновского детектора определяется основным сценарием применения . Для рутинных рентгеновских исследований грудной клетки или костей в радиологических отделениях больниц экономически выгодным выбором является стационарный детектор непрямого преобразования размером 30 см × 40 см. Для отделений неотложной помощи или мобильных клиник подойдет портативный детектор непрямого преобразования размером 17 см × 17 см, при этом необходимо обеспечить длительное время работы от батареи. В сценариях флюороскопии, требующих получения изображений в реальном времени, таких как ангиография, необходим детектор прямого преобразования с частотой кадров до 30 кадров в секунду. В промышленных испытаниях, для крупных компонентов, таких как трубопроводы, следует выбирать промышленный плоскопанельный рентгеновский детектор с высокой радиационной стойкостью и большой площадью детектирования.
Разрешение и чувствительность — основные показатели производительности плоскопанельного детектора . Разрешение (измеряемое в парах линий на миллиметр или размере пикселя) определяет размер деталей, которые детектор может зафиксировать. Более высокое разрешение больше подходит для таких сценариев, как маммография (где необходимо обнаружить небольшие опухоли) или промышленное тестирование (где необходимо идентифицировать мельчайшие трещины в сварных швах). Большинство медицинских детекторов имеют разрешение 2,5–5 пар линий на миллиметр (размер пикселя 100–200 микрон), а детекторы, предназначенные для маммографии, могут достигать разрешения до 10 пар линий на миллиметр. Чувствительность относится к эффективности преобразования рентгеновских лучей в электрические сигналы. Более высокая чувствительность означает меньшие дозы облучения, необходимые в медицинских целях, или более короткое время экспозиции в промышленных условиях. При покупке следует обращать внимание на квантовую эффективность детектора (DQE) — этот показатель отражает эффективность детектора в использовании энергии рентгеновского излучения, и DQE 60% или выше считается отличным показателем для медицинских применений.
Размер детектора (измеряемый эффективной площадью обнаружения) должен соответствовать размеру исследуемого объекта. В обычной медицинской визуализации (грудная клетка, брюшная полость) стандартной конфигурацией является детектор размером 30 см × 40 см, который позволяет захватить всю область за один снимок. Для визуализации конечностей (кисти рук, стопы) более эффективен детектор меньшего размера (17 см × 17 см). При промышленном тестировании крупных компонентов, таких как крылья самолетов, может потребоваться детектор с активной площадью 43 см × 43 см или больше. Следует отметить, что детекторы большего размера тяжелее и дороже, поэтому следует выбирать размер, отвечающий потребностям, без избыточности.
Бюджет является решающим фактором при выборе плоскопанельного детектора. Стоимость стационарных детекторов косвенного преобразования варьируется от 20 000 до 80 000 долларов в зависимости от размера и разрешения; портативные детекторы косвенного преобразования стоят от 15 000 до 50 000 долларов; детекторы прямого преобразования дороже, их цена колеблется от 50 000 до 150 000 долларов; а промышленные детекторы могут быть еще дороже из-за их прочности и вариативности характеристик.
При планировании бюджета необходимо также учитывать текущие расходы: затраты на техническое обслуживание (например, калибровку и замену защитного слоя), затраты на обновление программного обеспечения и затраты на аксессуары (например, кронштейны для портативных детекторов и батареи). Крайне важно уточнить эти текущие расходы у поставщика при покупке и выбрать производителей с комплексным послепродажным обслуживанием. Например, некоторые производители предлагают более длительные гарантии, что в долгосрочной перспективе снизит ваши расходы на ремонт.
Хотя цены на различные типы плоскопанельных детекторов будут различаться, планирование бюджета следует проводить с учетом долгосрочной перспективы. Например, для высокопроизводительных установок, несмотря на более высокие первоначальные инвестиции в детекторы прямого преобразования, их более низкая доза облучения и более высокая скорость получения изображений могут привести к долгосрочной экономии средств, что делает их более экономически выгодными в долгосрочной перспективе.

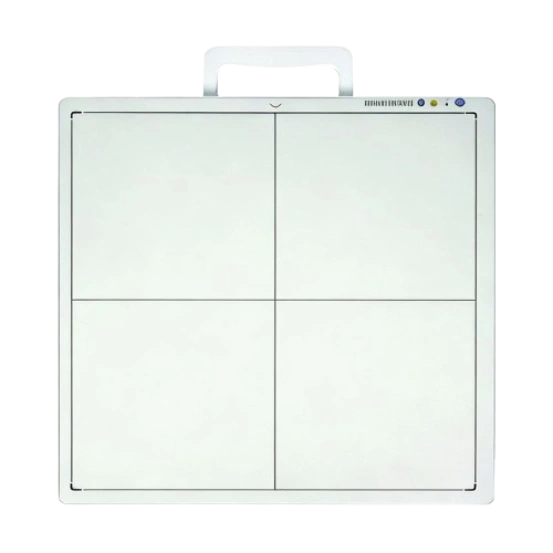

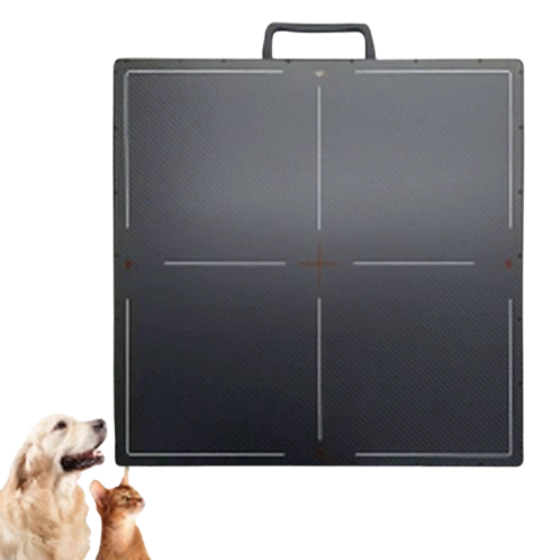

Компания ArKang, как ведущий поставщик рентгеновского оборудования, естественно, также предлагает плоскопанельные детекторы, совместимые с рентгеновскими аппаратами. Ниже представлены некоторые из их самых продаваемых плоскопанельных детекторов, а также специальные предложения конца года – не упустите свой шанс!
В апреле 2025 года к нам обратилась филиппинская многопрофильная больница по поводу плоскопанельного детектора. Больнице требовалось пространственное разрешение не менее 3,2 лп/мм, динамический диапазон не менее 16 бит, время получения изображения не более 3 секунд после экспозиции, поддержка непрерывной съемки и бесшовная интеграция с существующим цифровым рентгеновским оборудованием Siemens.
Получив запрос, мы оперативно сформировали специализированную сервисную группу. С помощью видеоконференций и электронной почты мы провели несколько раундов обсуждений с директором радиологического отделения и менеджером по оборудованию больницы. На основе проведенного исследования мы рекомендовали разработанный нами самостоятельно плоский детектор из аморфного кремния размером 17×17 дюймов. Этот продукт обладает такими ключевыми преимуществами, как высокое разрешение, быстрая визуализация и низкая доза, и получил множество международных сертификатов, включая CE и FDA, полностью соответствуя стандартам импорта Филиппин. Одновременно, для удовлетворения потребностей клиента в адаптации, наша техническая команда активно взаимодействовала с Siemens для проведения тестирования совместимости, обеспечив прямую интеграцию с существующей системой.
В ходе общения мы выяснили, что у клиента ограниченный бюджет, и покупка аналогичных товаров из Европы и Америки превысила бы его возможности. Будучи первоначальным производителем, мы исключили посредников и предложили цену на 15% ниже, чем у сопоставимых европейских и американских товаров, что сделало предложение очень привлекательным для клиента.
Вскоре эта партия плоскопанельных детекторов была доставлена из Гуанчжоу, Китай, к месту назначения. После ввода в эксплуатацию эффективность работы рентгенологического отделения больницы значительно повысилась. Время проведения исследований значительно сократилось, а качество диагностики неуклонно улучшалось. Заведующий рентгенологическим отделением заявил: «Точная диагностика с помощью методов визуализации не только повышает доверие пациентов к больнице, но и дает нам большее конкурентное преимущество на региональном рынке здравоохранения». В настоящее время эта партия плоскопанельных детекторов используется уже около семи месяцев, и никаких проблем послепродажного обслуживания не возникало.
Плоский детектор произвел революцию в технологии рентгеновской диагностики, заменив традиционные устройства, такие как пленки и усилители изображения, более быстрыми, точными и гибкими цифровыми решениями. Будь то диагностика переломов костей в больнице с помощью плоского детектора рентгеновского излучения или контроль сварных швов на заводе, эта технология обеспечивает стабильные изображения высокого качества, которые существенно помогают в принятии решений.
Начиная от основных компонентов (сцинтиллятор, матрица фотодетекторов, электроника считывания) и заканчивая двумя основными принципами работы (непрямое и прямое преобразование), плоскопанельный детектор представляет собой инженерный шедевр, сочетающий в себе производительность и практичность. Его преимущества, такие как низкая доза облучения, мгновенное получение изображений, а также простота хранения и обмена данными, делают его незаменимым инструментом в современной медицине и промышленности.
При выборе плоскопанельного детектора следует учитывать конкретные сценарии применения: портативную модель для мобильных условий, модель с прямым преобразованием для получения изображений в реальном времени и модель высокого разрешения для маммографии или промышленного контроля точности. Одновременно необходимо всесторонне учитывать такие факторы, как разрешение, чувствительность, размер и бюджет, чтобы найти наиболее подходящий продукт.
Благодаря постоянному развитию технологий, плоскопанельные детекторы будут продолжать эволюционировать, становясь более чувствительными, компактными и экономичными. Для специалистов в области медицинской визуализации и промышленного контроля отслеживание последних технологических разработок в области плоскопанельных рентгеновских детекторов имеет ключевое значение для предоставления высококачественных услуг — будь то спасение жизней пациентов или обеспечение безопасности промышленных компонентов, плоскопанельные детекторы будут играть все более важную роль.
