Рентгеновские аппараты для стоматологии стали важнейшими медицинскими устройствами для выявления проблем полости рта и поддержания ее здоровья. В условиях все более разнообразного питания проблемы со здоровьем полости рта становятся все более распространенными, что приводит к широкому использованию рентгеновских аппаратов для стоматологии. В 2024 году объем мирового рынка рентгеновских аппаратов для стоматологии достиг 3,21 млрд долларов США, и прогнозируется, что он продолжит расти со среднегодовым темпом роста 8,84% в период с 2025 по 2034 год, достигнув 7,49 млрд долларов США к 2034 году. Понимание принципов работы рентгеновских аппаратов для стоматологии помогает стоматологическим клиникам более эффективно управлять оборудованием и использовать его, повышая эффективность диагностики и лечения, а также качество обслуживания.
Стоматологический рентгеновский аппарат — это специализированное медицинское устройство, используемое стоматологами для получения изображений внутренней и окружающей полости зубов, костей и мягких тканей полости рта. Для получения высококачественных рентгеновских снимков зубов с высоким разрешением этому устройству требуется лишь очень низкая доза радиации, что помогает стоматологам точно выявлять поражения до того, как они станут видимыми невооруженным глазом, такие как кариес, пародонтит и ретинированные зубы. Это позволяет своевременно вмешаться и начать лечение, эффективно улучшая результаты диагностики и лечения.
Стоматологические рентгеновские аппараты делятся на два типа: внутриротовые и внеротовые. Внутриротовые рентгеновские аппараты размещаются внутри полости рта пациента во время исследования. Внеротовые рентгеновские аппараты размещаются снаружи полости рта пациента во время исследования.
Приёмник изображения внутриротового стоматологического рентгеновского аппарата размещается внутри ротовой полости пациента. Он в основном используется для наблюдения за тонкими структурами зубов, корнями и местными структурами альвеолярной кости, создавая изображения с чрезвычайно высокой детализацией. Внутриротовые рентгеновские аппараты — это тип устройств для визуализации полости рта, отличающийся портативностью. Их основной блок обычно включает небольшой дисплей, который может отображать рентгеновские снимки, полученные из ротовой полости пациента, в режиме реального времени. Во время процесса визуализации оператор помещает плёнку в соответствующее положение между зубами и деснами, затем запускает аппарат для экспозиции, получая чёткие внутриротовые изображения, которые служат наглядным доказательством для клинической диагностики.
Приёмник изображения внеротового стоматологического рентгеновского аппарата размещается вне полости рта пациента. Внеротовые стоматологические рентгеновские аппараты, как правило, представляют собой большие автономные устройства, такие как панорамные рентгеновские аппараты и КТ-сканеры. Они в основном используются для наблюдения за широким спектром челюстно-лицевых скелетных структур, обеспечивая более макроскопическое изображение. Хотя внеротовые стоматологические рентгеновские аппараты могут отображать большую площадь зубов по сравнению с внутриротовыми стоматологическими рентгеновскими аппаратами, их доза облучения также выше. Кроме того, внеротовые стоматологические рентгеновские аппараты не могут отображать детальные особенности каждого зуба, и их точность может быть ниже, чем у внутриротовых стоматологических рентгеновских аппаратов.
Рассмотрим в качестве примера портативный стоматологический рентгеновский аппарат RVXGJ-350R от компании ArKang , а также типичные компоненты стоматологического рентгеновского аппарата.
Портативный стоматологический рентгеновский аппарат RV-350R состоит из трех основных частей: основного блока, принадлежностей и внешнего корпуса.

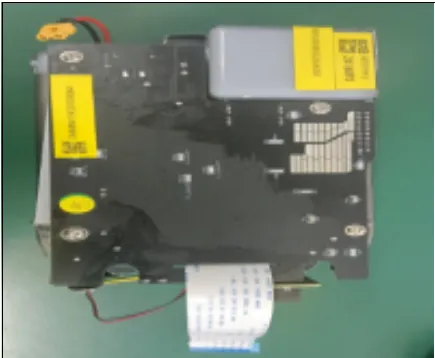

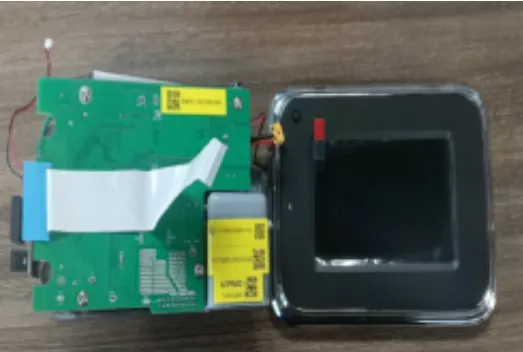

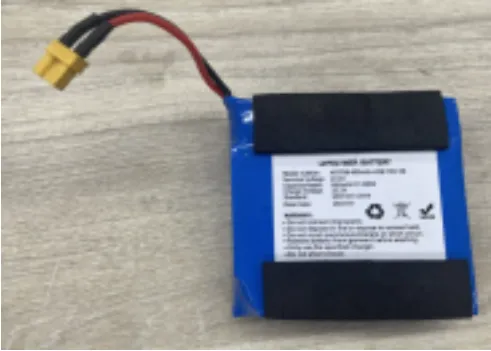

Основной блок содержит высокочастотную рентгеновскую трубку (также известную как рентгеновская трубка с масляным баком высокого давления), материнскую плату, экран и батарею.
Масляный бак внутри высокочастотной рентгеновской трубки помогает рассеивать тепло, тем самым продлевая срок ее службы. Типичная рентгеновская трубка имеет срок службы около 9 лет и рассчитана на 100 000 сеансов облучения. Это означает, что при обычной клинике, проводящей 30 сеансов в день, она может прослужить 9 лет.
Обычно на рынке используются масляные баки с жидкостью. Стоит отметить, что в портативном стоматологическом рентгеновском аппарате ArKang RV-350R для высокочастотной рентгеновской трубки используется твердотельный масляный бак. Это исключает утечку масла во время транспортировки, гарантируя безопасность перевозки. Кроме того, технология одностороннего твердотельного анода с заземленным полупроводниковым теплоотводом дополнительно улучшает рассеивание тепла, что приводит к еще большему сроку службы нашей высокочастотной рентгеновской трубки. Благодаря технологии теплоотвода с использованием твердотельного изоляционного масляного бака, срок службы трубки нашего рентгеновского аппарата может увеличиться еще на 100 000 снимков, что составляет одну треть от первоначального срока службы.

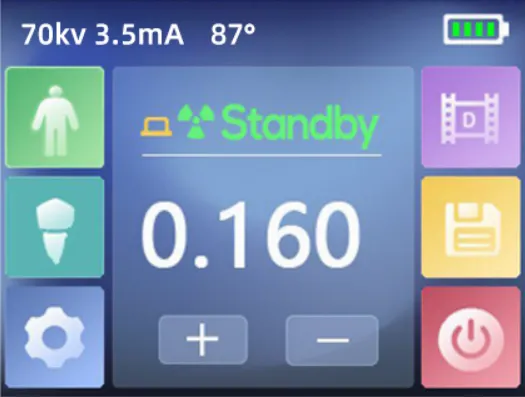

Как правило, напряжение, ток и время экспозиции можно регулировать на экране портативного стоматологического рентгеновского аппарата. Изображение выше представляет собой схематическую диаграмму параметров регулировки экрана портативного стоматологического рентгеновского аппарата RV-350R. Высокое напряжение указывает на сильную проникающую способность и короткое время экспозиции; высокий ток указывает на стабильные рентгеновские лучи и более высокую скорость получения изображения. В то же время портативный стоматологический рентгеновский аппарат RV-350R позволяет врачам настраивать оптимальный угол в соответствии с различными потребностями исследования, четко отображая поражения зубов, пародонта и челюстной кости, такие как периапикальный периодонтит, кариес и резорбция альвеолярной кости, избегая затемнения или нечеткого отображения поражений из-за неправильного угла.
В комплект портативных стоматологических рентгеновских аппаратов обычно входят сумка для переноски, зарядное устройство и датчик. Модель RVXGJ-350R также оснащена пультом дистанционного управления, позволяющим проводить дистанционную съемку простым нажатием кнопки.

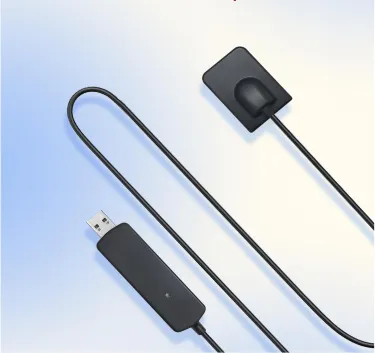

Внутриротовой датчик представляет собой, по сути, небольшую плоскую рентгеновскую панель. Во время исследования он помещается в ротовую полость пациента, после чего включается портативный стоматологический рентгеновский аппарат для облучения. Внутриротовой датчик захватывает рентгеновские лучи и генерирует соответствующее изображение.
Внутриротовой датчик ArKang обладает самыми передовыми в мире технологиями, обеспечивающими непрерывное получение изображений без ухудшения качества. Он позволяет подключать один датчик к нескольким компьютерам для обмена изображениями, а также отличается высочайшим уровнем водонепроницаемости и высокотемпературной стерилизации.

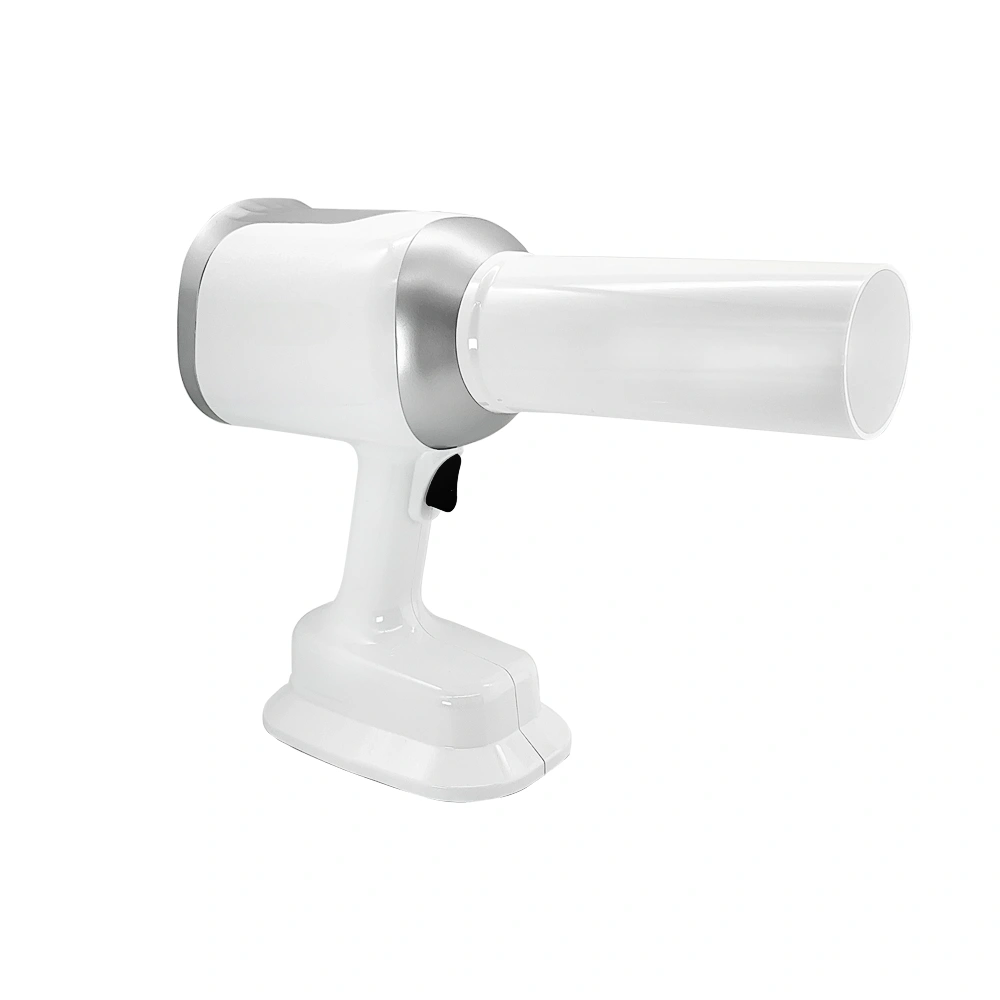

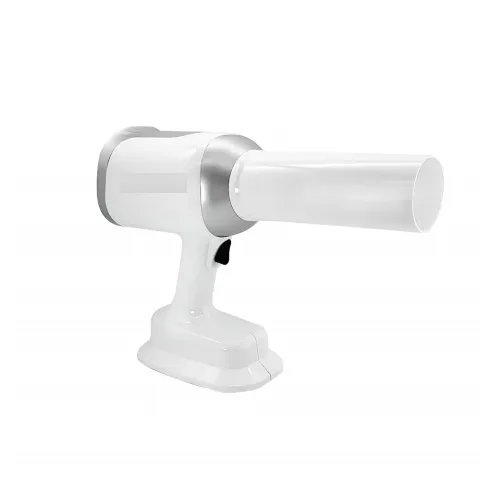

Обычно портативные стоматологические рентгеновские аппараты имеют корпус, напоминающий фотоаппарат или пистолет. Стоматологический рентгеновский аппарат ArKang оснащен 4-слойной наноразмерной технологией контроля утечки излучения, что обеспечивает максимальную защиту врачей и медсестер от рентгеновского излучения. Благодаря этой 4-слойной наноразмерной технологии контроля утечки излучения, один сеанс рентгеновского обследования для врача эквивалентен 10 минутам использования мобильного телефона, что делает его чрезвычайно безопасным.
По сравнению с другими представленными на рынке стоматологическими рентгеновскими аппаратами, такими как Woodpecker и Eight Teeth, стоматологический рентгеновский аппарат ArKang отличается самым низким уровнем радиации.
Основной принцип работы рентгеновских аппаратов для стоматологии заключается в том, что различные ткани полости рта поглощают рентгеновские фотоны с разной скоростью. Плотные, кальцинированные структуры (такие как эмаль, дентин, кость и металлические пломбы) поглощают большую часть рентгеновских лучей, препятствуя их попаданию на датчик. Эти области выглядят белыми или светлыми на итоговом изображении (они рентгеноконтрастны).
Более мягкие, менее плотные структуры (такие как десны, пульпа, щеки, особенно участки кариеса или инфекции) пропускают больше рентгеновских лучей. На итоговом изображении эти участки выглядят черными или серыми (они рентгенопрозрачны).
Эта разница в поглощении создает подробную карту затенения или рентгеновский снимок внутренних структур.
Пошаговая процедура:
Высокое напряжение резко ускоряет электроны от катода через вакуумную трубку, заставляя их ударяться о вольфрамовую мишень на аноде. Это внезапное замедление преобразует кинетическую энергию электронов в две формы энергии: тепло (99%) и рентгеновские фотоны (1%).
Позиционирующий кронштейн позволяет стоматологу точно направлять этот коллимированный луч на конкретный зуб или участок челюстной кости.
Захват изображения:
Это этап записи «тени». Существует два основных метода:
Рассмотрим в качестве примера портативный стоматологический рентгеновский аппарат RVXGJ-350R. Основные этапы его работы следующие:
Поместите цифровой датчик, покрытый одноразовым изоляционным рукавом, в целевое место во рту пациента. Используйте позиционирующий кронштейн/зажим для точной фиксации датчика и помогите пациенту слегка прикусить противоположные зубы, чтобы закрепить его. Точное позиционирование имеет решающее значение для получения диагностических изображений; необходимо избегать изгиба и смещения датчика.
В зависимости от положения исследуемого зуба (передний, задний, верхняя, нижняя челюсть) отрегулируйте положение и угол наклона кончика рентгеновской трубки, используя стандартные методы проекции (например, параллельную проекцию или биссекторную проекцию). Убедитесь, что центральная линия рентгеновского луча вертикально совпадает с центром датчика и что луч перпендикулярен плоскости датчика во избежание искажения изображения. Расположите выходное окно кончика трубки как можно ближе к коже пациента, чтобы уменьшить рассеянное излучение и улучшить четкость изображения.
При работе с панелью управления необходимо правильно выбирать такие параметры, как киловольты (кВ), миллиамперы (мА) и время экспозиции, исходя из возраста пациента, телосложения, области исследования (доза, необходимая для передних зубов, как правило, ниже, чем для задних) и носителя изображения (датчик или пленка). Современные цифровые стоматологические рентгеновские аппараты обычно имеют несколько встроенных предустановленных программ для упрощения процесса работы. Настройки параметров должны строго соответствовать принципу «ALARA» (т.е. «разумно достижимо, как можно ниже»), контролируя дозу облучения до минимально возможного уровня, обеспечивая при этом качество изображения, соответствующее диагностическим требованиям. Кроме того, перед началом работы операторы должны отойти в безопасную зону (например, в диспетчерскую или за защитный экран) для обеспечения безопасности труда.
Во время операции попросите пациента оставаться неподвижным, затем нажмите кнопку экспозиции. Звуковой сигнал «бип» означает завершение экспозиции. После извлечения датчика изображение можно мгновенно просмотреть в компьютерной программе. Далее необходимо оценить качество изображения, включая резкость, наличие перекрытий и то, полностью ли отображаются необходимые анатомические структуры. Если изображение неприемлемо (например, размытое, с артефактами или ошибками позиционирования), необходимо определить, требуется ли повторная съемка.
Рекомендуется проводить проверку стоматологического рентгеновского аппарата не реже одного раза в месяц. Если местные правила предъявляют более высокие требования, приоритет имеют именно эти правила. Во время проверки всегда соблюдайте меры предосторожности против рентгеновского излучения, строго следуйте инструкциям по эксплуатации и принимайте соответствующие защитные меры. Все работы по техническому обслуживанию должны выполняться квалифицированным персоналом, прошедшим профессиональную подготовку и понимающим потенциальные риски, связанные с оборудованием. Частота технического обслуживания также может определяться соответствующими правилами вашей страны или штата; пожалуйста, обязательно ознакомьтесь с конкретными требованиями при составлении плана технического обслуживания.
В случае с рентгеновскими аппаратами для стоматологии производства Foshan ArKang, запрещается самостоятельно заменять все внутренние компоненты и детали. При необходимости обратитесь в нашу службу послепродажного обслуживания. Даже такие, казалось бы, простые детали, как предохранители, не следует заменять самостоятельно. Если оборудование нуждается в ремонте, незамедлительно свяжитесь с нашей компанией. Мы можем предоставить техническую информацию, такую как схемы, списки компонентов, пояснения и сведения о калибровке. Пользователи должны регулярно проводить плановые проверки рентгеновского оборудования на наличие явных дефектов или повреждений. При обнаружении каких-либо неисправностей или неправильной работы оборудования немедленно прекратите его использование и сообщите об этом обслуживающему персоналу. Возобновление работы возможно только после полного устранения неисправности. Продолжение использования неисправного оборудования может представлять ряд угроз безопасности, включая повышенный риск ненужного облучения.
Меры предосторожности при техническом обслуживании:
После выбора оборудования незамедлительно получите от производителя полное руководство по установке, технические параметры и чертежи планировки помещения. Заблаговременно свяжитесь с местным департаментом здравоохранения по вопросам регистрации или получения разрешения на проведение лучевой терапии. Оформление помещения должно строго соответствовать техническим требованиям, уделяя особое внимание защитным экранирующим конструкциям (например, установке свинцовых пластин), независимым линиям электропитания и надежной системе заземления. Пространство помещения должно обеспечивать условия для работы оборудования, размещения пациентов и перемещения оператора; пол должен обладать достаточной несущей способностью, особенно для крупного оборудования, такого как КТ с конусным лучом (CBCT), к которому предъявляются более высокие требования к нагрузке на пол; стены, как правило, требуют добавления защитных материалов, таких как свинцовые пластины, в качестве основного барьера радиационной защиты для обеспечения соответствия национальным стандартам радиационной защиты.
После доставки и установки оборудования профессиональный монтаж должен быть выполнен инженером, уполномоченным производителем, включая сборку оборудования, калибровку уровня, проверку включения питания, а также проверку и подтверждение параметров радиационной безопасности (таких как слой половинного ослабления). Кроме того, следует привлечь квалифицированную стороннюю техническую сервисную организацию для проведения комплексной проверки уровней радиационной защиты стен, дверей, окон и окружающей среды помещения, чтобы убедиться, что все показатели соответствуют национальным стандартам радиационной защиты, обеспечивая гарантию безопасности при последующем нормальном использовании.
Ключевым моментом при установке стоматологического рентгеновского аппарата является соответствие нормативным требованиям и безопасность. Это не только технический вопрос, но и юридическое требование. Пожалуйста, убедитесь, что вы приобретаете легальное оборудование с регистрационным свидетельством медицинского изделия, следуете конкретным инструкциям производителя по установке и выполняете все необходимые административные процедуры и проверки безопасности.
Рентгеновские аппараты для стоматологии являются незаменимым оборудованием в области стоматологического лечения. Систематическое изучение их типов, принципов работы, методов использования и технического обслуживания позволит вам получить более полное представление о профессиональных аспектах использования рентгеновских аппаратов в стоматологии и улучшить навыки работы с оборудованием и его обслуживания.
Инвестиции в стоматологический рентгеновский аппарат — это значительные вложения в медицинское оборудование, но вы не одиноки на этом пути. Компания ArKang стремится помочь каждой стоматологической клинике, подобной вашей, добиться успеха. Если у вас возникнут какие-либо вопросы или потребности, пожалуйста, свяжитесь с ArKang. Мы предоставим вам самые профессиональные и искренние ответы и поддержку.
В стоматологических клиниках в основном используются три типа рентгеновских аппаратов: внутриротовые рентгеновские аппараты, панорамные рентгеновские аппараты и конусно-лучевые компьютерные томографы. Они подходят для различных ситуаций.
Регулярное техническое обслуживание и уход за рентгеновскими аппаратами для стоматологии имеют решающее значение для обеспечения их срока службы, надежности и безопасного использования. Рекомендуется ежегодно проводить техническое обслуживание всего рентгеновского оборудования (включая портативные устройства). Регулярное техническое обслуживание помогает предотвратить потенциальные проблемы, которые могут привести к неисправности аппарата или неточным результатам. Такой упреждающий подход не только защищает оборудование, но и помогает поддерживать высокие стандарты ухода за пациентами и их безопасности.
Регулировка угла наклона позволяет стоматологам настраивать угол обзора в оптимальное положение для различных задач обследования, четко отображая поражения зубов, пародонта и челюстной кости, такие как периапикальный периодонтит, кариес и резорбция альвеолярной кости. Это позволяет избежать затемнения или нечеткости изображений поражений из-за неправильного угла обзора, повышая точность диагностики.
Однако не все стоматологические рентгеновские аппараты оснащены функцией позиционирования по углу. Функция позиционирования по углу в стоматологических рентгеновских аппаратах ArKang помогает стоматологам повысить точность диагностики.
Внутриротовые датчики являются основным компонентом цифровой внутриротовой рентгеновской диагностики. Они напрямую заменяют традиционную пленку, улавливая рентгеновские сигналы, проходящие через зубы и ткани, и мгновенно преобразуя их в цифровые изображения, отображаемые на компьютере.
На рентгеновские аппараты для стоматологии ArKang предоставляется гарантия 2,5 года. В течение гарантийного периода, если оборудование повреждено из-за производственных дефектов или повреждений, не вызванных действиями человека, ArKang предоставит бесплатную замену на новый аппарат, чтобы гарантировать, что лечение клиентов не будет прервано.
Срок службы стоматологического рентгеновского аппарата обычно составляет более 10 лет, но конкретный срок службы сильно варьируется в зависимости от типа оборудования, интенсивности использования и уровня технического обслуживания. Для внутриротовых рентгеновских аппаратов срок службы обычно составляет около 8-10 лет; для панорамных рентгеновских аппаратов — около 10 лет; срок службы основных компонентов конусно-лучевых компьютерных томографов (таких как рентгеновская трубка) в значительной степени зависит от интенсивности использования.
Ежедневное количество облучений является ключевым фактором, влияющим на срок службы стоматологического рентгеновского аппарата. Работа в условиях высокой нагрузки (например, в больших рентгеновских кабинетах клиник) значительно сокращает срок службы такого оборудования.
В качестве примера рассмотрим модель ArKang RV-350RG. На одном заряде батареи аппарат может сделать приблизительно 230 снимков, а полная зарядка с нуля занимает всего около 70 минут. Кроме того, стоматологические рентгеновские аппараты ArKang обладают превосходной стабильностью работы в непрерывном режиме; даже при непрерывной съемке 300 снимков в день качество изображения остается неизменным.
Высокое напряжение указывает на более глубокое проникновение и более короткое время экспозиции. Высокий ток указывает на более стабильное излучение и более высокую скорость получения изображения.
