Портативный ультразвуковой аппарат является ключевым инструментом клинической диагностики и лечения, предлагая такие преимущества, как безопасность, неинвазивность и отсутствие радиационного облучения, в отличие от рентгеновского оборудования. Благодаря постоянному совершенствованию ультразвуковых технологий и улучшению четкости изображения, его также можно комбинировать с диагностикой с помощью искусственного интеллекта. В этой статье подробно описаны преимущества, сценарии применения, принципы работы и типы портативных ультразвуковых аппаратов, чтобы помочь вам получить всестороннее понимание вопроса.
1. Что такое портативный ультразвуковой аппарат?
Портативный ультразвуковой аппарат — это лёгкое, мобильное и перезаряжаемое медицинское устройство, использующее высокочастотные ультразвуковые волны для получения изображений органов, тканей и кровотока в реальном времени внутри человеческого или животного тела. Появление портативных ультразвуковых аппаратов ещё больше расширило инновационную область применения ультразвуковой диагностики, позволяя пациентам получать лечение и диагностику у постели больного или даже дома. Врачи больше не должны перемещать пациентов в кабинеты для проведения медицинской визуализации; вместо этого они могут использовать эту технологию непосредственно в месте оказания медицинской помощи.
2. Каковы преимущества портативного ультразвукового аппарата по сравнению с высокотехнологичными стационарными ультразвуковыми системами?
Хотя высококачественные портативные ультразвуковые системы обеспечивают высокую диагностическую ценность, они, как правило, дороги и сложны в транспортировке. Из-за ограничений, связанных с условиями повседневной практики, портативные ультразвуковые аппараты необходимы для диагностики и лечения пациентов. С момента выпуска первого портативного ультразвукового аппарата в 1998 году он приобрел большую популярность благодаря своей мобильности и быстро получил широкое распространение в медицинской сфере. Более того, разработка портативных ультразвуковых устройств ускоряется и не показывает признаков замедления. Сегодня портативные ультразвуковые аппараты обеспечивают все более высокую производительность и используются в кардиологии, сосудистой медицине, радиологии, эндокринологии, педиатрии, акушерстве и гинекологии и других специальностях. Благодаря своей портативности, четкому изображению и точным диагностическим результатам они особенно подходят для отделений с высокой интенсивностью работы, таких как отделения неотложной и интенсивной терапии.
По сравнению с высокотехнологичными стационарными ультразвуковыми системами, портативные ультразвуковые аппараты обладают следующими преимуществами:
- Экономичность : портативный ультразвуковой аппарат стоит всего одну пятнадцатую часть от стоимости традиционного ультразвукового оборудования, что обеспечивает исключительное соотношение цены и качества.
- Простота в использовании : Благодаря компактным размерам портативные ультразвуковые аппараты, как правило, удобны в использовании; обследование с помощью портативного или ручного ультразвукового аппарата занимает всего несколько минут.
- Портативность : Главная особенность устройства заключается в возможности проводить обследования в любое время и в любом месте без каких-либо ограничений, что значительно повышает эффективность ультразвуковых исследований.
- Безопасность : После более чем 20 лет разработок портативные ультразвуковые аппараты стали надежными медицинскими устройствами. Управление по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA) заявляет, что «ультразвуковая диагностика используется более 20 лет и имеет отличную репутацию в плане безопасности».
- Идеально подходит для отделов с высокой интенсивностью работы и большим объемом задач.
3. Для каких целей используется портативный ультразвуковой аппарат?
Портативные ультразвуковые аппараты обеспечивают диагностику в режиме реального времени у постели больного в отделениях неотложной помощи, машинах скорой помощи и сельских клиниках, позволяя быстро оценить внутренние повреждения, функцию сердца и провести мониторинг плода. Эти портативные и портативные ультразвуковые аппараты отлично подходят для проведения таких процедур, как пункция, биопсия и блокада нервов.
Основные области применения включают:
- Прикроватный клинический осмотр: быстрая диагностика в отделениях неотложной помощи, реанимации и операционных без перемещения пациентов.
- Обследование во время беременности: ранний скрининг беременности, мониторинг частоты сердечных сокращений плода и оценка положения плода у людей и животных.
- Органы брюшной полости: плановое обследование печени, желчного пузыря, поджелудочной железы, селезенки, почек, мочевого пузыря и гинекологических органов.
- Сердечно-сосудистая система: структура сердца, кровоток в сосудах и скрининг тромбозов.
- Опорно-двигательная система: оценка травм суставов, сухожилий и мягких тканей.
- Интервенционное наведение: позиционирование в режиме реального времени для пункции, аспирации жидкости, катетеризации и других процедур.
- Первичная медицинская помощь / полевые условия / передвижные медицинские пункты: общественные клиники, машины скорой помощи, автомобили для проведения медицинских осмотров и диагностика в отдаленных районах.
- Широкое применение в ветеринарии: проверка на беременность у крупного рогатого скота, овец и свиней; диагностика домашних животных; осмотр крупных животных на месте.
4. Каков принцип работы портативного ультразвукового аппарата?
Основной принцип работы портативного ультразвукового аппарата — это процесс передачи-отражения-приема-получения изображения с использованием высокочастотных ультразвуковых волн, преобразующий внутренние структуры человека или животного в визуальные изображения без излучения и в режиме реального времени.
4.1 Основные физические принципы
- Ультразвук: высокочастотные звуковые волны с частотой >20 000 Гц (неслышимые человеческим ухом).
- Распространение: быстро распространяется в мягких тканях и жидкостях; сильно ослабевает или отражается в газе и костях.
- Правило отражения: эхо-сигналы отражаются от границ раздела различных тканей; чем больше разница в плотности между тканями, тем сильнее эхо-сигнал.
4.2 Общий рабочий процесс
Основной блок подает высокочастотные электрические импульсы на пьезоэлектрические кристаллы в зонде. Кристаллы преобразуют электрическую энергию в механическую вибрацию посредством обратного пьезоэлектрического эффекта, излучая высокочастотные ультразвуковые волны. После проникновения в тело через ультразвуковой гель волны отражаются от границ различных тканей; интенсивность отражения зависит от разницы акустического импеданса между тканями. Отраженные эхо-сигналы возвращаются к зонду и попадают на пьезоэлектрические кристаллы, которые преобразуют механическую вибрацию обратно в слабые электрические сигналы посредством прямого пьезоэлектрического эффекта. Эти сигналы передаются обратно в основной блок для усиления и обработки. Основной блок вычисляет глубину ткани на основе времени возврата эхо-сигнала и определяет шкалу серого в соответствии с интенсивностью эхо-сигнала, в конечном итоге формируя динамические 2D B-режимные изображения в реальном времени посредством быстрого непрерывного сканирования.
4.3 Основные различия между портативными и стационарными ультразвуковыми аппаратами
- Основные принципы визуализации идентичны.
- Портативные устройства: меньший размер, питание от батареи, низкое энергопотребление микросхем, упрощенная система отвода тепла, производительность, близкая к настольным моделям.
- Портативные ультразвуковые аппараты подходят для использования у постели больного, в экстренных случаях, в транспортных средствах, в полевых условиях и на выезде в ветеринарной практике.
5. Типы портативных ультразвуковых аппаратов
5.1 Ноутбук-аппарат УЗИ
Функции
- Форм-фактор: напоминает ноутбук, с экраном, клавиатурой/сенсорным экраном и подключаемыми датчиками; немного больше по размеру, но его можно носить одной рукой.
- Характеристики: Практически не уступает настольным аппаратам, четкое изображение, полный набор функций (поддержка B-режима, цветного допплера, допплера, навигации при пункции и т. д.).
- Время работы от батареи: Длительный срок службы батареи, улучшенное рассеивание тепла, поддержка непрерывной работы.
- Возможность расширения функциональности: Совместимость со сменными зондами (абдоминальными, кардиологическими, линейными, ректальными/ветеринарными зондами и т. д.).
Ноутбуки-аппараты ультразвуковой диагностики широко используются в отделениях неотложной помощи, анестезиологии, реанимации и сосудистой хирургии. Многие ноутбуки-аппараты ультразвуковой диагностики оснащены передовыми компонентами визуализации и искусственным интеллектом для получения диагностических изображений и помощи в диагностике. Компания ArKang Medical предлагает широкий спектр решений для ультразвуковой диагностики на базе ноутбуков, включая ультразвуковые системы AKCSB-M5 и AKCSB-M30 .

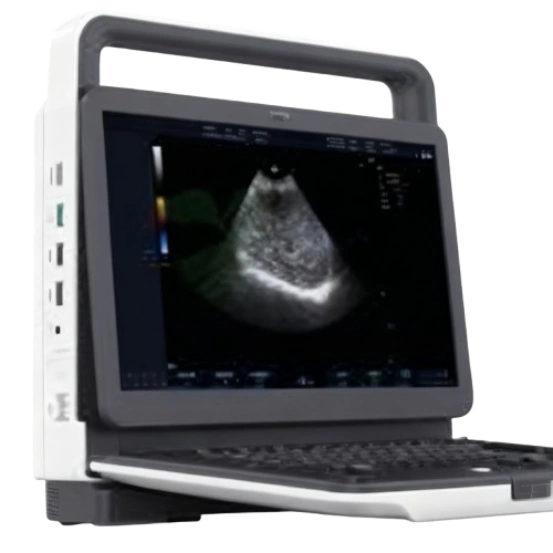

AKCSB -M5 — это полностью цифровой портативный ультразвуковой аппарат с цветным допплеровским картированием, предоставляющий полный набор режимов визуализации (B-режим, M-режим, цветной допплер, PDI, PW, CW, цветной M-режим) для точной визуализации. Он подходит для клинических исследований в области брюшной полости, гинекологии, акушерства, мелких органов (щитовидная железа, молочные железы, лимфатические узлы), кардиологии, сосудистой хирургии, урологии, ортопедии и неотложной помощи, как для детей, так и для взрослых (за исключением офтальмологических исследований).
AKCSB -M30 сочетает в себе высококачественную 3D/4D-визуализацию с исключительной экономичностью и удобством. Весящий всего 6,3 кг и оснащенный встроенным аккумулятором, он разработан для мобильности и идеально подходит для диагностики на месте в любом отделении. Он предлагает первоклассные режимы визуализации и технологии по конкурентоспособной цене.
5.2 Портативный ультразвуковой аппарат
Функции
- Форм-фактор: размер ладони, встроенный зонд + небольшой экран / беспроводное подключение к мобильным телефонам/планшетам, сверхлегкий.
- Характеристики: Соответствует основным диагностическим потребностям; некоторые модели поддерживают цветной/допплеровский режим, экономичны.
- Время работы от батареи: Компактный и портативный, подходит для экспресс-тестирования.
- Возможности расширения: в основном стационарные датчики или ограниченный набор опций, упрощенные интерфейсы.
Портативные ультразвуковые аппараты компактны и удобны в использовании, обычно подключаются к мобильным телефонам или планшетам для просмотра диагностических изображений с целью базовой диагностики по более низкой цене. Компания ArKang предлагает различные портативные ультразвуковые аппараты, такие как AKCSB-C10RL и AK-V5L .

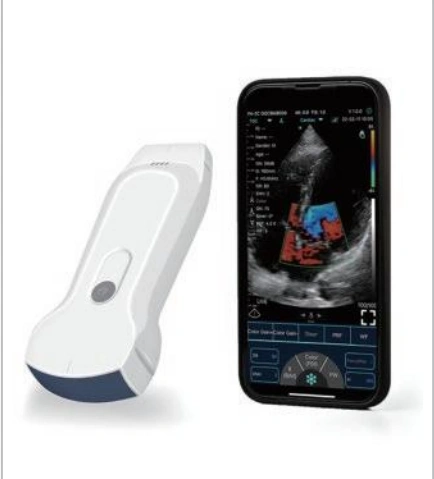

AKCSB -C10RL — это беспроводной датчик «3 в 1», объединяющий выпуклую, линейную и кардиологическую визуализацию, поддерживающий более 16 предустановленных приложений, включая исследования брюшной полости, гинекологию, акушерство, кардиологию, урологию, нефрологию и пульмонологию, с выдающимся соотношением цены и качества.

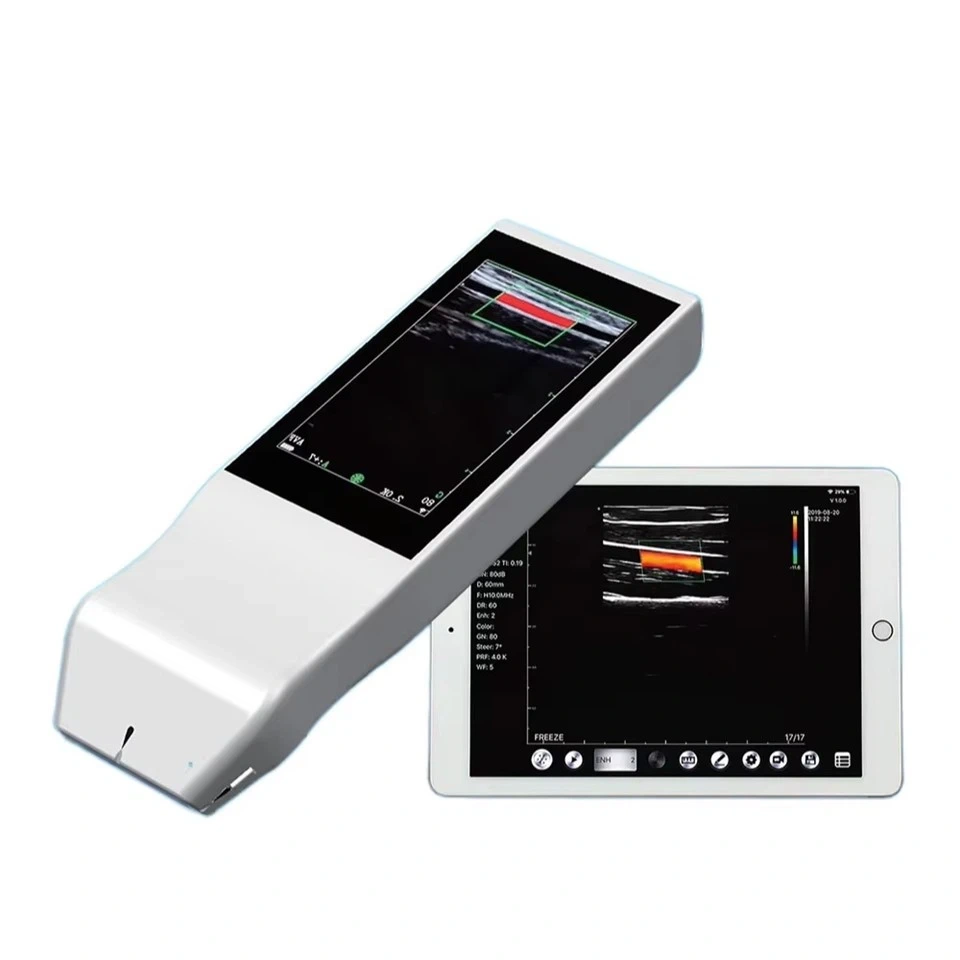

Портативный ручной ультразвуковой аппарат AKCSB -V5L позволяет получать изображения высокого разрешения в любое время и в любом месте. Оснащенный перезаряжаемой батареей с длительным сроком службы и не требующий внешних кабелей или громоздких аксессуаров, он прост в использовании в любых условиях и подходит для клинических исследований в сосудистой, абдоминальной, кардиологической, акушерско-гинекологической, опорно-двигательной и других областях.
6. Как пользоваться портативным ультразвуковым аппаратом
6.1 Ноутбук-аппарат УЗИ
- Подготовка к запуску: Подключите питание или активируйте батарею, включите систему; выберите соответствующий режим исследования (B-режим / цветной допплер / допплер) и установите соответствующий датчик (абдоминальный, кардиологический, ветеринарный и т. д.).
- Подготовка места исследования: обнажите область исследования и нанесите ультразвуковой гель (для удаления воздуха и улучшения качества изображения).
- Процесс сканирования: аккуратно приложите зонд к коже, медленно перемещайте, наклоняйте и вращайте его, чтобы наблюдать изображения в реальном времени на экране; отрегулируйте глубину, усиление и фокус для четкой визуализации.
- Хранение и экспорт изображений: замораживание/сохранение изображений, запись видео и добавление информации; поддержка экспорта данных через USB-накопитель, Wi-Fi или рабочую станцию.
- Выключение и очистка: Выйдите из режима исследования, корректно выключите прибор; протрите датчик и корпус мягкой тканью и уберите датчик и принадлежности на хранение.
6.2 Портативный ультразвуковой аппарат
- Включение и сопряжение: Нажмите и удерживайте кнопку питания, чтобы включить устройство; беспроводные модели должны подключаться к приложению на мобильном телефоне/планшете, проводные модели подключаются напрямую к устройству.
- Настройки обследования: выберите режим обследования (брюшная полость, опорно-двигательный аппарат, проверка на беременность и т. д.) и настройте основные параметры (глубина, яркость).
- Быстрое сканирование: нанесите гель на датчик, приложите его непосредственно к исследуемой области и завершите сканирование одной рукой; просматривайте изображения в режиме реального времени на экране устройства или мобильного телефона.
- Сохранение и обмен: создание скриншотов/запись видео одним щелчком мыши, быстрое сохранение, обмен или создание отчетов в приложении.
- Чистка и хранение: протрите и очистите зонд, выключите и уберите на хранение; некоторые модели водонепроницаемы и могут быть промыты непосредственно водой.
7. Распространенные проблемы с портативными ультразвуковыми аппаратами
«Сколько стоит портативный ультразвуковой аппарат?» — один из самых часто задаваемых вопросов. Ответ зависит от устройства и его функций. Как правило, самые дорогие — это аппараты на тележке высокого класса, за ними следуют портативные ультразвуковые аппараты, а самые доступные — это ручные ультразвуковые аппараты. Для получения дополнительной информации о ценах на ультразвуковое оборудование, пожалуйста, обратитесь к статье ArKang .
«Какие портативные ультразвуковые аппараты стоит купить?» — еще один распространенный вопрос. На рынке представлено множество поставщиков и моделей, поэтому многие пользователи хотят получить рекомендации по экономичным вариантам. Для получения конкретных рекомендаций, пожалуйста, ознакомьтесь со статьей ArKang « 15 экономичных портативных ультразвуковых аппаратов» . Мы также рекомендуем выбирать наиболее подходящий портативный ультразвуковой аппарат, исходя из ваших реальных потребностей.
8. Заключение
В настоящее время портативные ультразвуковые аппараты стали незаменимым инструментом клинической диагностики. Как профессиональный поставщик ультразвукового оборудования, компания ArKang понимает критическую роль высококачественных устройств в точной диагностике. Ограниченные экономическими условиями, страны Африки сталкиваются с недостаточным доступом к высококачественному медицинскому оборудованию и относительно медленным развитием медицины. Поэтому ArKang фокусируется на Африке как на ключевом рынке, стремясь разрабатывать экономически эффективные портативные ультразвуковые аппараты, обеспечивающие превосходные характеристики изображения и стабильность по доступным ценам, способствуя развитию медицинской отрасли в Африке. Более подробную информацию о продукции ArKang в области ультразвуковой диагностики вы можете найти на страницах нашей продукции .
